Elektromechanischer, selbstverriegelnder 24V-Antrieb für Drehtore mit einer Flügellänge von bis zu 4 m.

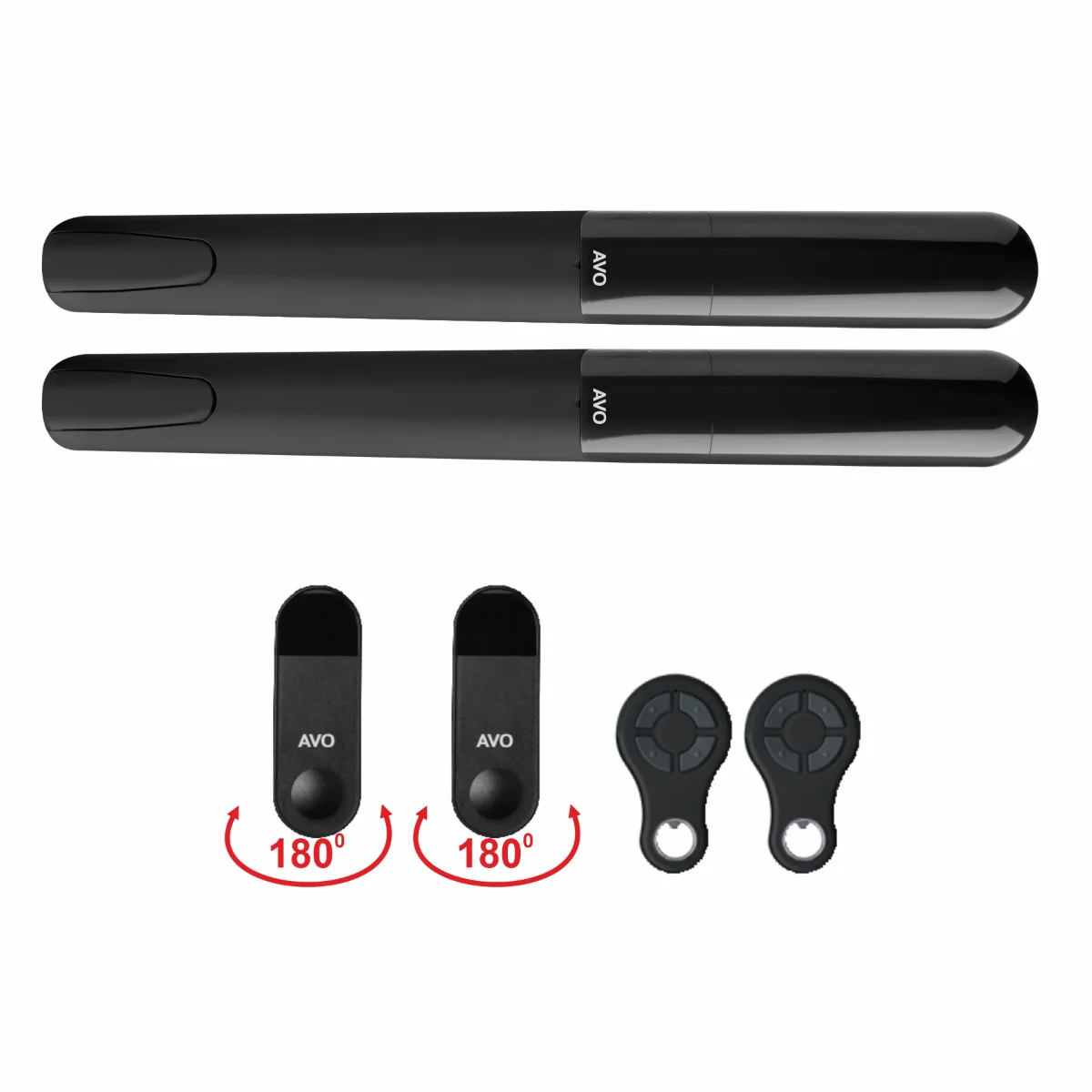

Set für zweiflügelige Tore mit einer Flügellänge bis zu 3 m und einem Gewicht bis zu 300 kg, 24-V-Antrieb, Steuerzentrale, einstellbare Lichtschranken AFT180, zwei 4-Kanal-Handsender AVAK (IP67), verstellbare, verschraubbare Montagehalterungen in Anthrazit sowie mechanische Endanschläge für die Toröffnung.
Set für zweiflügelige Tore mit einer Flügellänge bis zu 4 m und einem Gewicht bis zu 600 kg, 24-V-Antrieb, Steuerzentrale, einstellbare Lichtschranken AFT180, zwei 4-Kanal-Handsender AVAK (IP67), verstellbare, verschraubbare Montagehalterungen in Anthrazit, mechanische Endanschläge für die Toröffnung sowie Encoder.
Die mechanischen Komponenten sind vor Witterungseinflüssen geschützt; das pulverbeschichtete Gehäuse aus gegossenem Aluminium ist UV-beständig – all dies garantiert einen langlebigen und störungsfreien Betrieb.
Der ausgesprochen leise Betrieb der Antriebe gewährleistet einen hohen Bedienkomfort.
Die Programmierung erfolgt über Tasten an der Steuerzentrale.
Es besteht die Möglichkeit, eine Batterie für den Notbetrieb anzuschließen – bei Stromausfall öffnet und schließt der Antrieb das Tor.
Ein Paar externer Lichtschranken zur Montage an schmalen Pfosten, mit einer Einstellmöglichkeit von 180 Grad, ist im Standardzubehör jedes Sets enthalten.
| MECHANISCHE DATEN | APO324 | APO424 |
| Geschwindigkeit (cm/s) | 2.6 | 1,5 |
| Schubkraft (N) | 1500 | 2000 |
| Arbeitsintensität (%) | 50 | 50 |
| Öffnungszeit bis 90° | 18-25* | 20-25* |
| ELEKTRISCHE DATEN | ||
| Bedienfeld | ACT20324 | ACT20324E |
| Stromversorgung (Wechselstrom) | – | – |
| Stromversorgung (Vdc) | 24 | 24 |
| Wehrpflicht (A) | 3,5 | 5 |
| Motorleistung (W) | 85 | 120 |
| Kondensator (μF) | – | – |
| Thermischer Schutz (°C) | – | – |
| ALLGEMEINE DATEN | ||
| Schutzart (IP) | 44 | 44 |
| Abmessungen (mm) | 844-100-104 | 844-100-104 |
| Gewicht (kg) | 6 | 8 |
| Betriebstemperatur (°C) | -20 + 55 | -20 + 55 |
| Maximales Torflügelgewicht (kg) | 300 | 600 |
*Mit Standard-Montageabmessungen
