LED-Steuerungsset für Beleuchtung 24Vdc
Entwickelt für die automatische Steuerung von LED-Leuchten, um den Bereich rund um Tore und Einfahrten zu beleuchten.
• Ausgang für den QUADRO-Dämmerungssensor.
• Integrierter 433,92-MHz-Funkempfänger, bis zu 30 gespeicherte Codes.
• LED-Statusanzeige.
• Programmierung über Tasten.
• Versorgung 90–260 Vac.

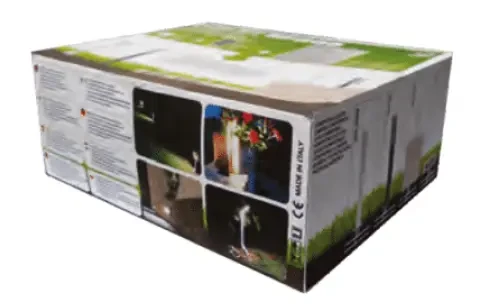

KBOXLED – Steuerungsset für LED-Leuchten 24Vdc, bis zu 32 Leuchten, mit Netzkabel*
KBOXLEDXL – XL-Set zur Steuerung von LED-Leuchten 24Vdc, bis zu 64 Leuchten*
Beschreibung
element | anzahl lichter |
|---|---|
1 licht = 1 led-streifen mit 18 dioden | 1 |
1 stik s down / stik s up / stik m / flat / vertical | 1 |
1 tower | 2 |
1 tonda* | 3 |
1 stella | 4 |
* nicht kompatibel mit der zentrale 14a
Set-elemente
code | boxled (1 st.) | quadro (1 st.) | kplay4r (2 st.) | netzkabel (1 st.) |
|---|---|---|---|---|
kboxled | • | • | • | • |
kboxledxl | • | • | • | • |
elektrische daten
parameter | boxled | boxledxl | |
|---|---|---|---|
versorgung | Vac | 90–260 vac 50/60 hz | 90–260 vac 50/60 hz |
maximale leistung | W | 25 | 100 |
ausgangsspannung | 24Vdc | acht LED-lichter mit 18 dioden für jeden der 4 ausgänge / zweiunddreißig LED-lichter mit 18 dioden | sechzehn LED-lichter mit 18 dioden für jeden der 4 ausgänge / zweiunddreißig LED-lichter mit 18 dioden für 2 ausgänge (CH1–CH4) |
25w max | CH1 = 20 W (max 40 W), CH2 = 20 W, CH3 = 20 W, CH4 = 20 W (max 40 W), maximal 80 W |
Allgemeine daten
parameter | einheit | boxled | boxledxl |
|---|---|---|---|
schutzart | ip | 54 | 54 |
abmessungen (l–b–h) | mm | 160 – 90 – 200 | 222 – 110 – 275 |
betriebstemperatur | °c | -20 bis +55 | -20 bis +55 |
max. speicherplätze für fernbedienungen | – | 30 | 30 |
maximale anzahl lampen | – | 32 | 64 |
dämmerungssensor | – | ja | ja |
fernbedienung | – | ja | ja |
dimmer | – | ja | ja |
zonen | – | 4 | 4 |
